ENGLISH                                    WEB SDR   3cm    La Louvière (La Hestre)

                Voici le lien  pour y accéder avec accord directement sur ON0VHF       http://on0llv.on6ll.be:8073

                Description:
                Le Web SDR 3cm est installé au site des relais de la section UBA La Louvière, au centre de la commune de à La Hestre.

                      La Hestre se situe à 165m ASL sur la ligne de séparation de la vallée de la Haine et la vallée de la sennette, l'antenne est placée sur un bâtiment à environ 25m
                L'antenne est complètement dégagée vers la ville de La Louvière, vers la France (Maubeuge), vers la côte belge
                Le dégagement vers le Nord est aussi très bon, mais la visibilité vers l'Est et Sud-Est n'est pas parfait car la vue frôle le cime des arbres du bois de Mariemont et
                plus loin la ligne de crête entre la vallée de la Haine et celle de la Sambre culmine à 180m au sol et même plus de 200m avec des terrils dans certaines directions.

                    Cette situation explique que nous recevons la balise ON0HVL mais pas que nous ne recevons pas tout le temps ON0EME, sans doute le diagramme de rayonnement de l'antenne est pour quelque chose.

                Coordonnées : N50.474963   E04.236355       JO20CL83         Rue Ferrer La Hestre (Manage)

                L'antenne est un guide d'onde WR90 à 16 fentes, 8 fentes par face, fabriquée par DC3XY, suivi d'un guide rond (tube 20x22 de plomberie) qui se transforme en WR90 pour arriver
                sur une flange qui est connectée à l'antenne.

                Le tube rond passe au travers de la coiffe d'un LNB  Bullseye et est maintenu par pression  pour envoyer le signal 10 GHz dans le guide antenne du LNB.
                Le LNB est un modèle prévu pour des datas, avec oscillateur local 9,750 GHz piloté par un TCXO et qui peut varier de +/- 10 kHz en fonction de la température.
                Nous récoltons le 618 MHz qui vient de 10.368 MHz - 9750MHz = 618 MHz. Ce signal est descendu dans le local technique.
                Le 618 MHz est  passé dans un TBias qui ajoute l'alimentation 12V sur le câble coaxial pour l'alimentation du LNB et est atténué de 3 dB puis appliqué à une clé LimeSDRmini.
                Le dongle USB est raccordée sur un mini ordinateur NUC INTEL.

                Le NUC tourne sous Linux UBUNTU et le programme OPENWEBRX de Jakob DD5JFK prend en charge la gestion de ce WebSDR.



                Nous avons encore quelques améliorations à y apporter, comme réduire la saturation créée par ON0VHF sur 10.368 825.
                Nous constatons une réception constante de ON0HVL, balise de Ypres.

La Balise, ON0EME n'est pas toujours reçue mais souvent soupçonnée et F5ZTR (balise d'Amiens) demande une bonne propagation.
                Pour le moment  le record est GB3CAM à 366Km.
                Il reste une ligne centrale sur le Waterfall qui correspond au battement zéro du SDR.

             Le programme OpenWebSDR a l'avantage de proposer des démodulations digitales au travers du bouton DIG. Vous pouvez émettre en FT8, etc mais pour le moment le Q65 n'est pas encore implémenté,
                 çà ne durera pas, nous y travaillons.


                Voici quelques photos:

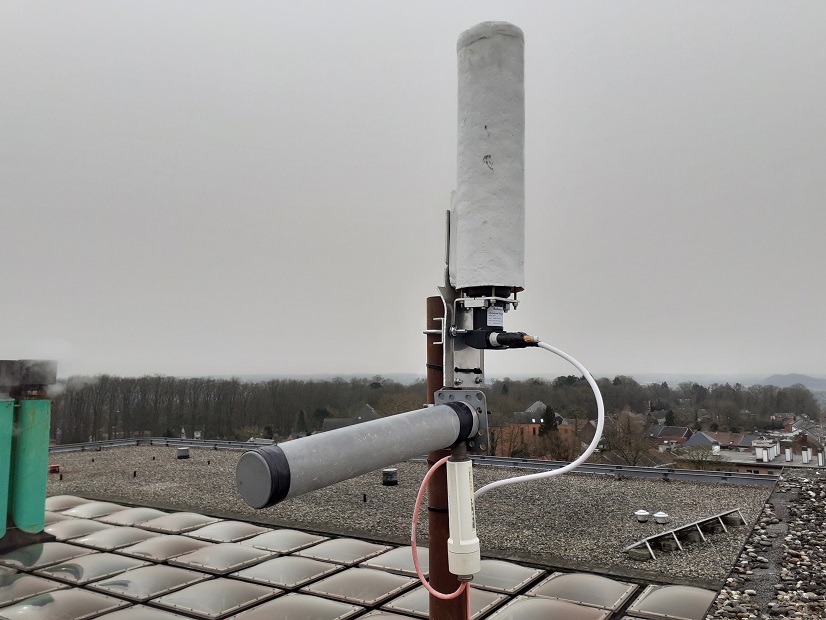

                A gauche l'antenne avec sa coiffe en polyestère (merci Lido ON2LCA) et on voit le LNB qui pointe vers le ciel, dans le guide d'onde. Sur le même tube l'antenne diélectrique 5GHz qui nous relie à Internet.

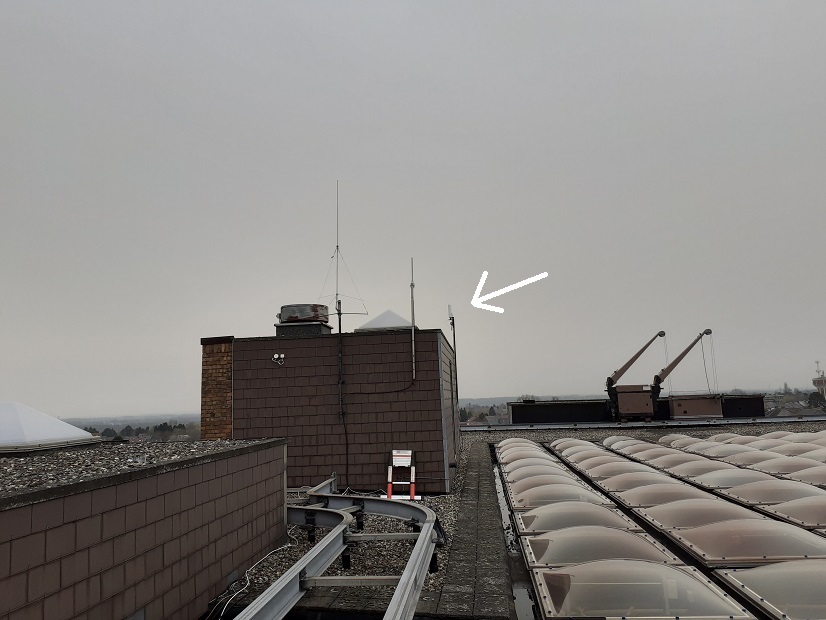

                Sur la photo à droite, c'est le bâtiment sur le toit de la machinerie d'ascenseur qui porte les deux antennes, celle de ON0HC à gauche et à droite l'antenne de ON0PLL.
                 Pointée par une flèche blanche l'antenne du WEBSDR.

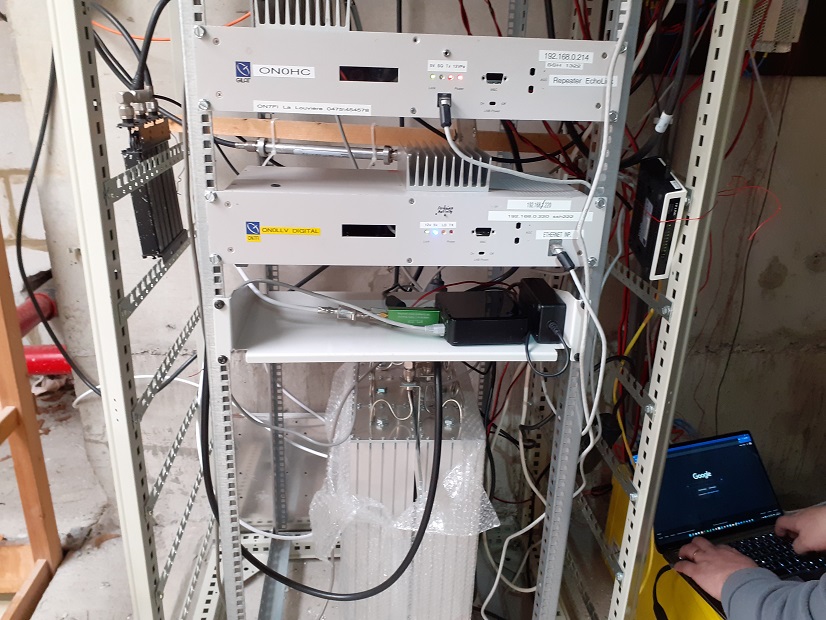

                La photo du bas montre l'armoire RACK avec le plateau du WEBSDR sous le relais ON0LLV et ON0HC, sur le côté le switch internet puis en dessous les cavités de ON0VHF (145600).

              L'éauipe du WEBSDR, ON7KGK-ON7FI
